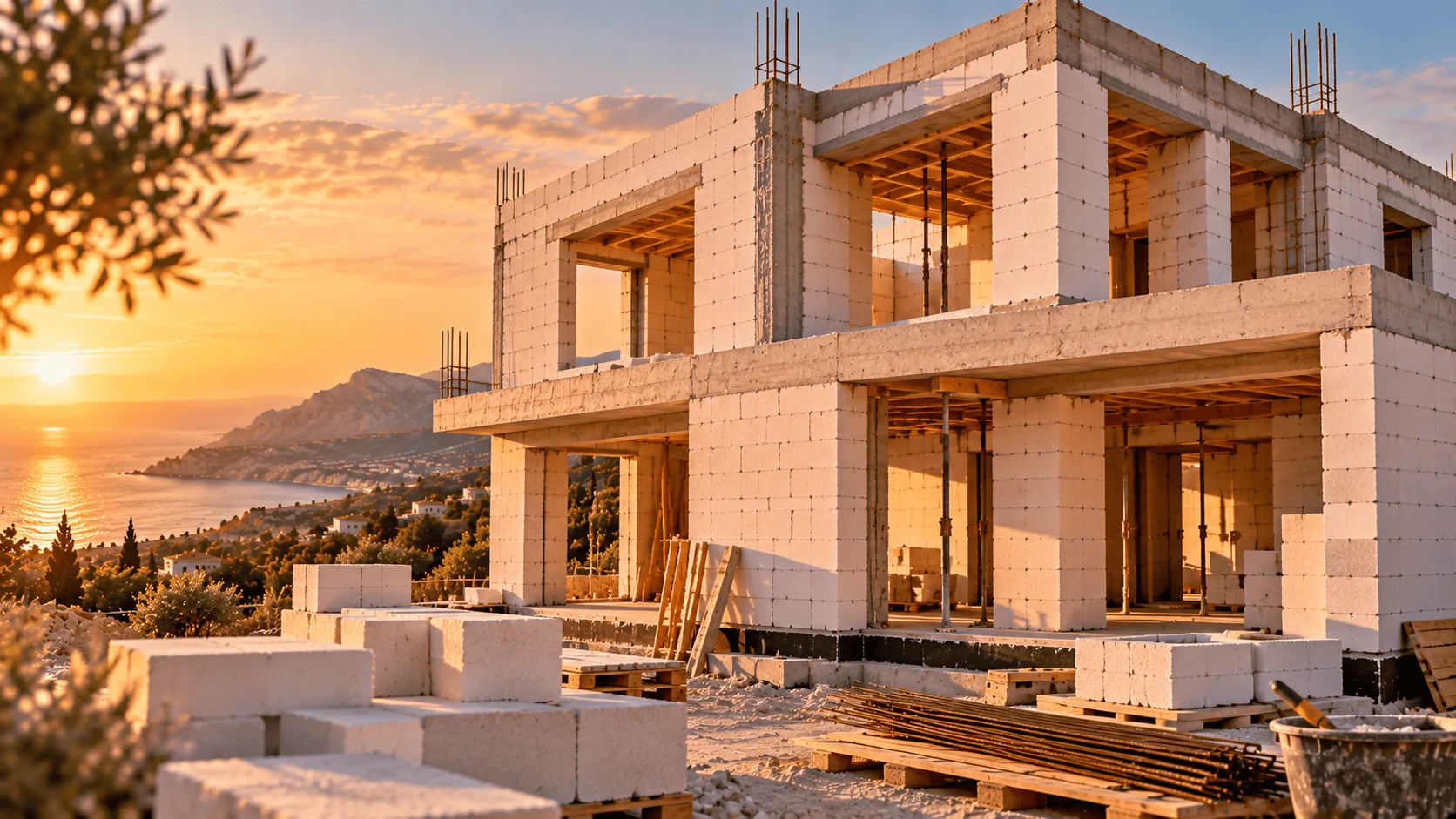

Коробка из газобетона: пирог стены, армопояс, перемычки
Коротко о главном
Коробка дома из газобетона — не просто кладка блоков, а инженерная конструкция, где важны три элемента: пирог стены, армирование кладки в нагруженных зонах и армопояс с перемычками над проемами. Проектирование кладки из мелких блоков ячеистого бетона регулируется СП 339.1325800.2017, а расчет перемычек выполняется как расчет изгибаемых элементов по СП 63.13330. Для Симферополя при выборе толщины утепления и состава стены учитывают градусо-сутки отопительного периода — для города это значение составляет 2871. Конкретные диаметры арматуры, шаг армопояса и толщину слоев пирога стены определяют расчетом для конкретного проекта, а не по универсальной табличной норме. Если вы планируете строительство коробки дома из газобетона в Крыму, эти параметры стоит закладывать уже на этапе проектирования, а не оставлять на стройплощадке.
Пирог стены из газобетона: из чего складывается конструкция
Под коробкой дома из газобетона обычно понимают несущие и самонесущие стены из мелких блоков автоклавного ячеистого бетона с проемами, армопоясами по уровням перекрытий и перемычками. Проектирование такой кладки регламентирует СП 339.1325800.2017 — свод правил распространяется на бетонные и железобетонные конструкции и кладку стен из мелких блоков (камней) из ячеистых бетонов для жилых, производственных и сельскохозяйственных зданий.
Пирог стены из газобетона может быть однослойным или включать наружный слой утепления и отделки — выбор зависит от толщины блока, плотности материала, региона строительства и требований к теплопередаче. Универсальной толщины блока или состава слоев, подходящего для любого дома в Симферополе, не существует: каждый проект требует отдельного теплотехнического расчета с учетом ориентации здания, площади проемов и материала перекрытий. Поэтому на этапе эскизного проекта закладывают не готовое решение «по умолчанию», а расчетную схему, которую затем проверяют инженеры.
Если вы рассматриваете разные технологии коробки — из газобетона, ракушечника, монолитного бетона или каркасных конструкций, — целесообразно сравнить варианты до утверждения проекта. Подробнее о технологии строительства домов из газобетона можно посмотреть в разделе каталога.
Армирование кладки: где обязательно и как считают шаг
Кладка из газобетонных блоков воспринимает вертикальные и горизонтальные нагрузки неравномерно, поэтому отдельные зоны стены требуют армирования прутковой арматурой, уложенной в штробы.
Где закладывают армирование
По данным производителя блоков Bonolit, армирование целесообразно выполнять в следующих зонах:
- первый ряд кладки от фундамента;
- каждый четвертый ряд кладки по высоте стены;
- зоны перемычек над оконными и дверными проемами;
- подоконные зоны.
Эта рекомендация производителя — ориентир для типовых случаев, но она не заменяет расчет и проектную документацию: шаг армирования, диаметр стержней и их количество определяются индивидуально в зависимости от нагрузок, высоты этажа, ветрового района и характеристик самого газобетона.
Как устроена штроба под арматуру
Для укладки прутковой арматуры в поверхности кладки прорезают штробы — специальные пазы нужной глубины и ширины. На углах стен штробы соединяют плавным закруглением, а не под прямым углом: это снижает риск концентрации напряжений и упрощает укладку арматурного стержня без резких изгибов.
Армирование кладки — не декоративная мера, а элемент, который распределяет нагрузку и снижает риск трещин в местах концентрации напряжений, особенно рядом с проемами и в опорных зонах перекрытий.
Армопояс: зачем нужен и как его выполняют
Армопояс — монолитный железобетонный элемент, который проходит по периметру стены на уровне каждого перекрытия и работает как жесткий контур, связывающий кладку и равномерно распределяющий нагрузку от перекрытий, стропильной системы и ветровых воздействий.
По данным производителя, армированный пояс устраивают на уровне каждого перекрытия и под стропильной системой. Такое решение особенно важно для газобетонных стен, поскольку сам материал кладки не рассчитан на точечные нагрузки от плит перекрытия или мауэрлата без распределяющего элемента.
Из чего выполняют армопояс
Армированный пояс из газобетона выполняют с применением U-блоков, которые служат несъемной опалубкой. Такой блок укладывают по периметру стены, в паз закладывают арматурный каркас, после чего полость заливают бетоном. У-образная форма блока избавляет от необходимости монтировать отдельную деревянную или инвентарную опалубку и одновременно снижает теплопотери в зоне бетонного пояса за счет собственной теплоизолирующей оболочки блока.
Сечение армопояса, диаметр и количество стержней арматуры, шаг хомутов — параметры, которые определяются расчетом для конкретного проекта: они зависят от пролета перекрытия, нагрузки от кровли, снеговой и ветровой нагрузки для региона строительства. Универсального «стандартного» армопояса, подходящего для любого дома, нет — это всегда часть проектной документации, а не типовое решение.
Перемычки над окнами и дверями: типы, опирание, армирование
Перемычки — конструктивные элементы, которые перекрывают оконные и дверные проемы и передают нагрузку от расположенной выше кладки и перекрытий на простенки. Различают несущие и самонесущие перемычки: несущие предназначены для перекрытия оконных и дверных проемов и рассчитаны на восприятие нагрузки от вышележащих конструкций, тогда как самонесущие воспринимают преимущественно собственный вес и вес прилегающей кладки.
Как рассчитывают перемычку
Расчет армированных ячеистобетонных перемычек рекомендуется выполнять как расчет изгибаемых элементов по СП 63.13330 — по тем же принципам, что применяются для железобетонных балок. При этом нагрузку на перемычку принимают не только от готового перекрытия, но и от давления свежеуложенной, неотвердевшей кладки, которая в момент монтажа еще не набрала прочность и полностью передает вес на перемычку.
Из чего изготавливают перемычки
Армированные перемычки промышленного изготовления производятся из ячеистого бетона автоклавного твердения марки по средней плотности D600, с классом прочности на сжатие не ниже B3,5. Такой материал сочетает достаточную прочность для восприятия изгибающих нагрузок с теплотехническими характеристиками, близкими к характеристикам основной кладки, что снижает риск образования мостиков холода над проемами.
Глубина опирания перемычки на простенок, конкретное сечение и схема армирования определяются проектом для каждого проема отдельно — в зависимости от ширины пролета, нагрузки от перекрытия и типа самой перемычки. Использовать одну и ту же перемычку «на глаз» для разных по ширине проемов недопустимо: это прямой риск для несущей способности конструкции.
Теплотехника и климат Симферополя: на что влияет ГСОП
Требуемое сопротивление теплопередаче ограждающей конструкции определяют в зависимости от градусо-суток отопительного периода (ГСОП) и региона строительства. Это значение напрямую влияет на то, какой толщины должен быть слой утепления в пироге стены и нужен ли он вообще при выбранной толщине газобетонного блока.
Для Симферополя в опубликованной таблице строительной климатологии приведено значение ГСОП 2871. Это ниже, чем для большинства регионов средней полосы России, что объясняет более мягкие требования к теплоизоляции ограждающих конструкций в Крыму по сравнению с северными регионами. Тем не менее конкретную толщину блока и необходимость дополнительного утепления пирога стены нужно подтверждать расчетом для конкретного проекта, а не подбирать по общим ощущениям о «теплом климате»: даже в пределах одного региона расчетное сопротивление теплопередаче зависит от ориентации здания, площади и типа окон, а также назначения помещений.
Что учесть на этапе проекта коробки дома из газобетона
Проект коробки из газобетона объединяет несколько расчетных блоков, которые нельзя разделять или решать «по опыту соседней стройки»:
- Состав пирога стены — толщина блока, необходимость утепления и отделочных слоев, привязанные к теплотехническому расчету по СП с учетом ГСОП региона.
- Схема армирования кладки — зоны обязательного армирования (первый ряд, зоны перемычек, подоконные зоны) и шаг армирования по высоте, определяемые расчетом нагрузок.
- Расположение и сечение армопояса — на уровне каждого перекрытия и под стропильной системой, с применением U-блоков как несъемной опалубки.
- Тип, сечение и опирание каждой перемычки — по расчету изгибаемых элементов с учетом нагрузки от перекрытий и веса свежей кладки.
Эти параметры взаимосвязаны: изменение толщины блока влияет на теплотехнику, а значит — на состав пирога стены; изменение пролета проема требует пересчета перемычки; шаг армопояса зависит от материала и пролета перекрытия. Собрать все это в цельный проект, где расчеты не противоречат друг другу, — задача инженерного проектирования, а не подгонки типового альбома под конкретный участок. Больше о подходе к возведению стен для частных домов в Крыму можно узнать из отдельного материала на сайте.
Если вы на этапе выбора технологии и хотите понять, какой вариант коробки — из газобетона, ракушечника или монолитного железобетона — подойдет для вашего участка и бюджета проекта, специалисты компании ПРО-ДОМ подготовят расчет и предложат решение с учетом климата Симферополя и нагрузок здания. Оставить заявку можно через форму на сайте, указав параметры участка и предварительные пожелания по этажности и планировке.
Подробное описание технологии и этапов строительства домов из газобетона под ключ представлено в отдельной статье, а типовые решения по коробке из газобетона можно посмотреть в каталоге компании.
FAQ
Можно ли обойтись без армопояса, если стены из газобетона невысокие?
Армопояс устраивают на уровне каждого перекрытия и под стропильной системой независимо от этажности здания, поскольку он распределяет нагрузку от перекрытия и кровли на кладку и работает как жесткий контур по периметру стены. Отказ от армопояса возможен только при отдельном инженерном расчете конкретной конструкции, а не как общее правило для одноэтажных построек.
Чем перемычка над проемом отличается от армопояса?
Армопояс — непрерывный контур по всему периметру стены на уровне перекрытия, а перемычка — локальный элемент, перекрывающий конкретный оконный или дверной проем. Перемычки рассчитывают как изгибаемые элементы с учетом нагрузки от перекрытий и давления свежей кладки, а армопояс работает на распределение нагрузки по всей длине стены.
Нужно ли утеплять стену из газобетона в Симферополе или достаточно толщины блока?
Это зависит от требуемого сопротивления теплопередаче, которое определяется по градусо-суткам отопительного периода конкретного региона — для Симферополя это значение составляет 2871 ГСОП. Итоговое решение о толщине блока и необходимости утепления принимают по результатам теплотехнического расчета для конкретного проекта, а не по общей толщине блока «для юга».
Где именно в кладке из газобетона обязательно закладывать арматуру?
По рекомендациям производителя блоков, армирование выполняют в первом ряду кладки, далее в каждом четвертом ряду по высоте, а также в зонах перемычек и подоконных зонах. При этом конкретный шаг армирования и диаметр стержней для вашего проекта определяются расчетом нагрузок, а не только этой общей рекомендацией.
